Okablowanie maszyn.
Cyfrowy bliźniak okablowania zmniejsza koszty materiałów i zwiększa produktywność
Czy okablowanie Twojej maszyny odbywa się metodą prób i błędów? Nie musi tak być! Cyfrowy bliźniak umożliwia określenie dokładnych długości kabli już na wczesnym etapie procesu i prawidłowe zamówienie wstępnie zmontowanych kabli. Dzięki precyzyjnym instrukcjom, montażyści mogą pracować w trybie plug-and-play (podłącz i używaj) podczas instalacji kabli. EPLAN wspiera Cię przy okablowaniu maszyn za pomocą systemu 3D CAD dla elektrotechniki.
Co możemy wspólnie osiągnąć?
Przekonaj się sam i wybierzmy się w tę podróż razem!
Okablowanie maszyn metodą prób i błędów. Czy możemy to uprościć? ?
Jakich kabli potrzebuję? Jaki jest najlepszy sposób ich zaplanowania? Jak długie powinny być? Planowanie okablowania między maszynami i szafami sterowniczymi jest często dość uciążliwym zadaniem w codziennej pracy. Nierzadko odbywa się to bez dokładnych specyfikacji, a wyniki mogą być różne za każdym razem. Oznacza to, że trudno jest uniknąć wielu strat materiałowych. Co więcej, zdarzają się również irytujące niespodzianki, takie jak wycięcia lub wiercenie zbyt małych otworów. Jako, że nie zostały one uwzględnione na etapie planowania, często spowalniają cały proces montażu. Osiągnięcie jednolitego wyglądu gotowego okablowania jest również wykluczone bez dokładnych prototypów 3D.
Model 3D maszyny, szafy sterowniczej i kompletnego okablowania

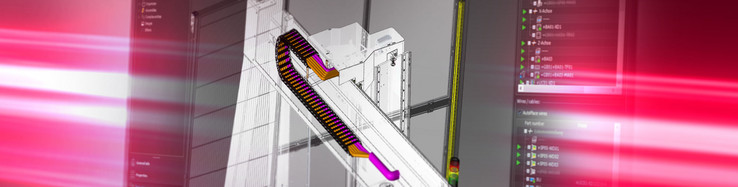

Wszystko jest łatwiejsze dzięki odpowiedniemu oprogramowaniu! Elektrotechniczne systemy CAD 3D, takie jak EPLAN Harness proD, umożliwiają przedstawienie trójwymiarowych komponentów maszyn, okablowania i powiązanych szaf sterowniczych. I możesz to osiągnąć bez żadnego szkolenia w zakresie złożonego oprogramowania MCAD. Po zakończeniu projektowania elektrycznego, trójwymiarową reprezentację okablowania możesz przenieść do systemu MCAD 3D. Umożliwia to na przykład przeprowadzenie kontroli kolizji, a zespół projektantów elektrycznych może szybko usunąć wszelkie problemy. Model 3D może być również wykorzystywany jako wirtualny prototyp podczas trwającego procesu montażu (zobacz film).
Cyfrowy bliźniak okablowanie maszyny. Korzyści planowania
- Planowanie i wizualizacja koryt kablowych, otworów i wycięć
- Określanie długości kabli podczas procesu planowania
- Zamawianie prefabrykowanych kabli od producenta na długo przed ich instalacją
- Zdefiniowanie specyfikacji montażu i wyraźnie jej przedstawienie
Cyfrowy bliźniak okablowanie maszyny. Korzyści montażu
- Model 3D dostępny jako cyfrowy prototyp dla znormalizowanego okablowania
- Prefabrykowane kable można łatwo podłączyć
- Bezproblemowy montaż i akceptacja klienta
- Mniejsze zużycie materiałów obniża koszty produkcji
Większa produktywność dzięki prefabrykowanym kablom
Planuj i projektuj komponenty oraz okablowanie na modelu 3D. Jasne specyfikacje i użycie wstępnie zmontowanych kabli oznaczają, że instalacja jest łatwa nawet dla niedoświadczonych techników montażu. Dzięki cyfrowemu przedstawieniu okablowania możesz precyzyjnie określić wymagania materiałowe już na wczesnym etapie procesu, co pozwala na szybkie złożenie zamówienia na wszystkie niezbędne materiały. Ponadto EPLAN posiada również funkcję eksportu HTML, dzięki czemu technicy zajmujący się montażem mogą korzystać z przeglądarki internetowej i bezpośrednio zobaczyć, jak inżynierowie zaplanowali instalację kabli. Zapewnia to bezproblemową realizację instalacji, w której potencjalne problemy są rozpoznawane i unikane już na wczesnym etapie procesu. Prowadzi to do zwiększonej wydajności i jakości w całym procesie. "EPLAN Harness proD zasadniczo zmienia proces okablowania maszyn i umożliwia efektywne wykorzystanie i instalację prefabrykowanych kabli" - podkreśla Lukas Menzel, manager produktu EPLAN w Niemczech.
Większa produktywność dzięki prefabrykowanym kablom
Planuj i projektuj komponenty oraz okablowanie na modelu 3D. Jasne specyfikacje i użycie wstępnie zmontowanych kabli oznaczają, że instalacja jest łatwa nawet dla niedoświadczonych techników montażu. Dzięki cyfrowemu przedstawieniu okablowania możesz precyzyjnie określić wymagania materiałowe już na wczesnym etapie procesu, co pozwala na szybkie złożenie zamówienia na wszystkie niezbędne materiały. Ponadto EPLAN posiada również funkcję eksportu HTML, dzięki czemu technicy zajmujący się montażem mogą korzystać z przeglądarki internetowej i bezpośrednio zobaczyć, jak inżynierowie zaplanowali instalację kabli. Zapewnia to bezproblemową realizację instalacji, w której potencjalne problemy są rozpoznawane i unikane już na wczesnym etapie procesu. Prowadzi to do zwiększonej wydajności i jakości w całym procesie. "EPLAN Harness proD zasadniczo zmienia proces okablowania maszyn i umożliwia efektywne wykorzystanie i instalację prefabrykowanych kabli" - podkreśla Lukas Menzel, manager produktu EPLAN w Niemczech.
