Inżynieria hydrauliczna
Profesjonalna inżynieria od pneumatyki do smarowania
Ważne jest przyjęcie podejścia interdyscyplinarnego w tej dziedzinie i włączenie do dokumentacji projektów elektrotechnicznych. EPLAN ma dla Ciebie odpowiednie rozwiązanie dla tych różnych dziedzin inżynierii - połączone w zintegrowanym środowisku oprogramowania.
Przegląd czterech subdyscyplin inżynierii hydraulicznej
Istnieją cztery różne obszary w inżynierii hydraulicznej: pneumatyka, hydraulika, chłodzenie i smarowanie.
Pneumatyka
Pneumatyka to wykorzystanie sprężonego powietrza jako energii do napędu i sterowania. Systemy sprężonego powietrza zazwyczaj składają się z czterech podsystemów: wytwarzanie sprężonego powietrza, przygotowanie sprężonego powietrza, dystrybucja sprężonego powietrza, a następnie, na końcu, faktyczne zastosowanie.
Hydraulika
W hydraulice olej służy do przenoszenia mocy, energii lub pędu w pracujących maszynach.
Chłodzenie
Chłodzenie można rozumieć jako proces usuwania energii cieplnej. Jeśli ciepło jest pobierane z ciał stałych lub cieczy, jest usuwane zgodnie z fizyczną zasadą przenoszenia ciepła.
Smarowanie
Smarowanie zapobiega tarciu i zużyciu, na przykład między dwiema częściami w maszynie. W tym celu należy zastosować odpowiedni środek smarny i metodę smarowania.
Przegląd zadań i wyzwań związanych z inżynierią hydrauliczną
W codziennej pracy związanej z inżynierią hydrauliczną stoją przed Tobą liczne zadania i wyzwania. EPLAN wspiera Cię w radzeniu sobie z tymi wyzwaniami i jak najlepszym wykorzystaniu przepływów pracy.
Zadania związane z inżynierią hydrauliczną
Projektowanie różnych systemów dla maszyn lub instalacji jest jednym z najważniejszych zadań w inżynierii hydraulicznej, na przykład projektowanie zasilania sprężonym powietrzem w układach pneumatycznych i zasilania olejem w układach hydraulicznych, nie wspominając już o siłownikach dla obu wariantów. Musisz także zaprojektować systemy sterowania instalacją i przygotować dokumentację zarówno dla hydrauliki siłowej, jak i układów elektrycznych. Tworzone schematy odwzorowują połączenia między różnymi komponentami czterech obszarów inżynierii hydraulicznej.

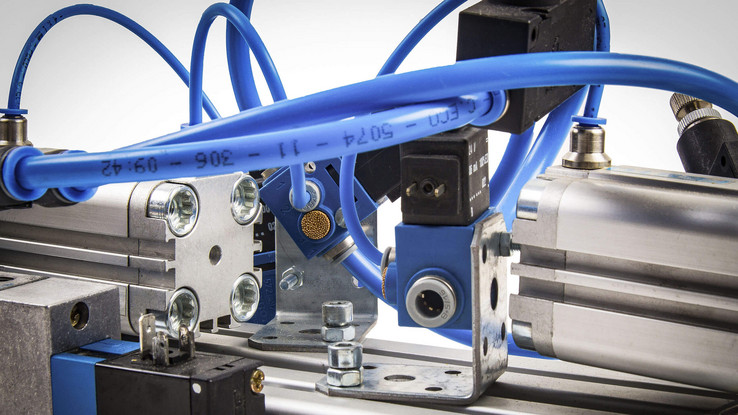

Wyzwania związane z inżynierią hydrauliczną
Istnieje również wiele wyzwań w inżynierii hydraulicznej. Na przykład należy wymyślić, zaprojektować i ponumerować setki czy tysiące elementów. One z kolei muszą być połączone ze sobą za pomocą rur lub przewodów rurowych, dla których trzeba określić średnice i długości, a każdy z nich oznaczyć numerem identyfikacyjnym. Schematy należy następnie udokumentować na setkach stron. Ponadto kompletny system instalacji musi spełniać określone specyfikacje i nadawać się do przenoszenia. Ponadto wielu pracowników często pracuje jednocześnie nad projektem, a dane z inżynierii hydraulicznej muszą być dostępne do wykorzystania w innych działach.
Zintegruj swoją inżynierię dla projektów technicznych zgodnie z przepisami
Istnieją różne przepisy i normy, których należy przestrzegać w inżynierii hydraulicznej. Pozytywnym efektem ubocznym jest to, że tworzysz podstawę jednolitej i znormalizowanej bazy danych dla swojej dokumentacji. Kilka ważnych norm tworzenia schematów hydrauliki siłowej to ISO 1219, IEC 81346 i IEC 61355. Identyfikacja urządzeń jest regulowana przez normę IEC 81346, która stanowi podstawę przy tworzeniu struktury produktu i w inżynierii interdyscyplinarnej. Norma IEC 61355 reguluje rodzaj dokumentacji, jest pomocną wytyczną do organizowania wielu stron dokumentacji w zintegrowany sposób. Projekty zgodne z przepisami szybko stają się opłacalne dzięki zwiększonej wydajności Twojej inżynierii. Wspierają Cię w tym rozwiązania EPLAN.
Zintegruj swoją inżynierię dla projektów technicznych zgodnie z przepisami
Istnieją różne przepisy i normy, których należy przestrzegać w inżynierii hydraulicznej. Pozytywnym efektem ubocznym jest to, że tworzysz podstawę jednolitej i znormalizowanej bazy danych dla swojej dokumentacji. Kilka ważnych norm tworzenia schematów hydrauliki siłowej to ISO 1219, IEC 81346 i IEC 61355. Identyfikacja urządzeń jest regulowana przez normę IEC 81346, która stanowi podstawę przy tworzeniu struktury produktu i w inżynierii interdyscyplinarnej. Norma IEC 61355 reguluje rodzaj dokumentacji, jest pomocną wytyczną do organizowania wielu stron dokumentacji w zintegrowany sposób. Projekty zgodne z przepisami szybko stają się opłacalne dzięki zwiększonej wydajności Twojej inżynierii. Wspierają Cię w tym rozwiązania EPLAN.
Wszystkie rozwiązania dla Twojej inżynierii hydraulicznej z jednego źródła
Profesjonalne projekty hydrauliki siłowej mają wiele kryteriów do spełnienia: symbole, obwody, rurki i rurociągi muszą być łatwe do znalezienia i użycia. Numeracja różnych komponentów powinna odbywać się automatycznie, przy jednoczesnym dopasowaniu części do wynikowego zestawienia materiałów. Upraszcza to późniejszą produkcję i uruchomienie. Tworzenie schematów powinno być również możliwe do zautomatyzowania, a nawigację między projektami powinny ułatwiać odsyłacze. Skorzystaj ze zintegrowanych rozwiązań EPLAN, aby efektywnie tworzyć schematy płynów technicznych.
Tworzenie schematów płynów technicznych
EPLAN Fluid to Twoje narzędzie przeznaczone w szczególności do inżynierii i automatycznego dokumentowania obwodów w układach płynów technicznych dla pneumatyki, hydrauliki, chłodzenia i smarowania. Umożliwia opanowanie wszystkich wyzwań inżynieryjnych, projektowanie zgodnych z przepisami schematów hydrauliki siłowej oraz udostępnianie danych dla dalszych działów przy interdyscyplinarnym zaangażowaniu w projekt.
Dane urządzeń dla inżynierii hydraulicznej
Wysokiej jakości dane urządzeń są niezbędne do skutecznego planowania projektów hydrauliki siłowej. Pytania, na które należy odpowiedzieć, to: Które urządzenia muszą być ze sobą połączone za pomocą technologii hydraulicznej? Ile portów mają urządzenia? Jakie są parametry techniczne, wymiary i ciężary? Jak zapewnić niezbędne dane urządzeń? Korzystając z EPLAN Data Portal, masz dostęp do dużej liczby wysokiej jakości danych urządzeń i komponentów od ciągle rosnącej grupy producentów. Innymi słowy, wszystkie odpowiedzi zebrano w jednym rozwiązaniu.

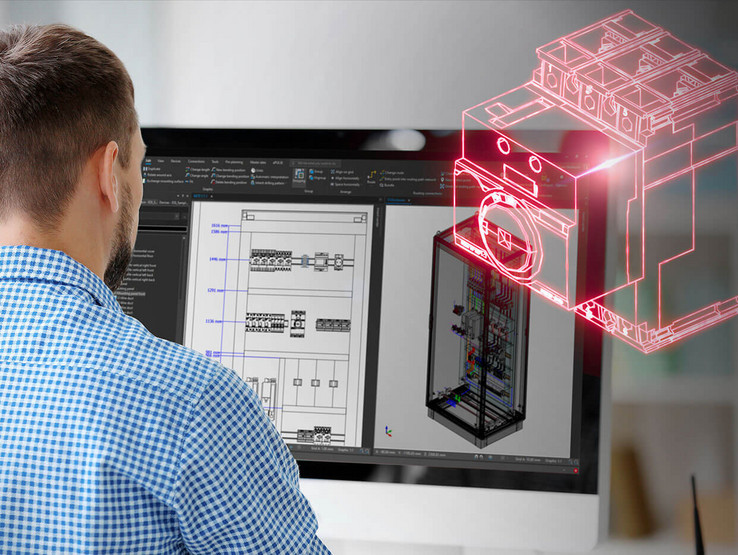

Dokumentacja produkcyjna i planowanie 3D
Aby zapewnić bezproblemowe wdrożenie w produkcji, dokumentacja produkcyjna powinna być oparta na schematach hydrauliki siłowej i tworzona automatycznie. W ten sposób można optymalnie wykorzystać dokumentację dla dalszych etapów zintegrowanego łańcucha wartości. Za pomocą EPLAN Pro Panel możesz stworzyć cyfrowego bliźniaka jako podstawę do zintegrowanej inżynierii szaf sterowniczych i systemów rozdzielnic. Firmy EPLAN i Rittal ściśle ze sobą współpracują, aby zaoferować swoją specjalistyczną wiedzę na temat systemów i automatyki.

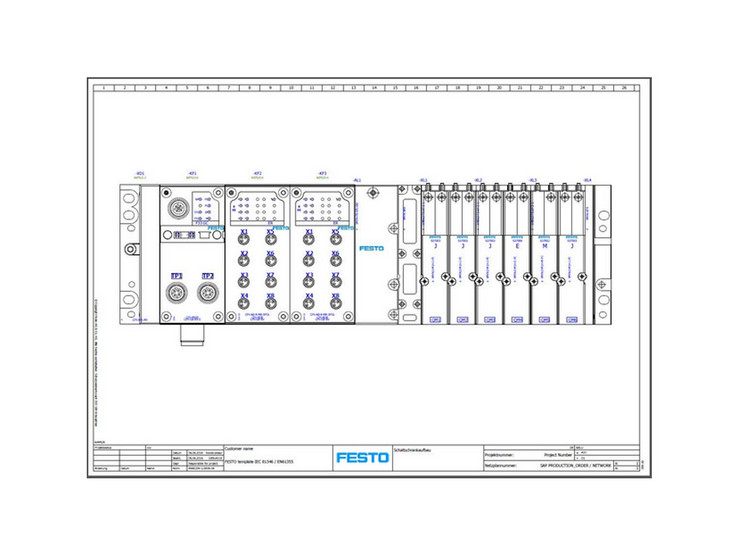

Konfiguracja wyspy zaworowej Festo na podstawie EEC
EPLAN i Festo współpracowały przy opracowaniu serwisu internetowego „Smart Engineering”, który umożliwia klientom Festo stworzenie kompletnego projektu EPLAN za pomocą aplikacji.
Usługa internetowa „Smart Engineering”
Usługa internetowa „Smart Engineering” umożliwia klientom Festo stworzenie kompletnego projektu EPLAN za pomocą aplikacji. Oznacza to indywidualną konfigurację złożonych produktów w zaledwie kilka minut - w tym wysp zaworowych i systemów obsługi. EPLAN Engineering Configuration (EEC) w połączeniu z EPLAN Fluid i EPLAN Electric P8 służą jako inżynieryjna podstawa do wszelkich działań.
