Wpływ norm międzynarodowych na projektowanie schematów elektrycznych

Przestrzeganie norm międzynarodowych przy projektowaniu schematów elektrycznych jest niezbędne, aby spełniały one międzynarodowe wymogi. Ma to zapewnić poprawność, a przede wszystkim bezpieczeństwo instalacji. Wprowadzone standardy ułatwiają także komunikację między inżynierami oraz elektrykami i minimalizują ryzyko błędów. Sprawdź, jakie są najważniejsze normy schematów elektrycznych.

Znaczenie norm przy projektowaniu schematów elektrycznych – dlaczego są one tak ważne?

Normy są zbiorem wytycznych i standardów. Określają one przede wszystkim prawidłowy sposób:

• projektowania instalacji elektrycznych,
• dokumentowania schematów,
• weryfikacji konkretnych parametrów technicznych.

Ich przestrzeganie ma zapewnić spójność i bezpieczeństwo. Dzięki znajomości norm tworzona dokumentacja jest zrozumiała dla inżynierów na całym świecie. To przekłada się na lepszą współpracę międzynarodową oraz zapewnienie najwyższych standardów jakości.

IEC normy elektryczne międzynarodowe – co warto o nich wiedzieć?

IEC (International Electrotechnical Commission) to Międzynarodowa Komisja Elektrotechniczna. Jest globalną organizacją standaryzacyjną zajmującą się opracowywaniem standardów dla technologii elektronicznych, elektrotechnicznych i pokrewnych stosowanych we wszystkich krajach członkowskich. Sprawdź, które z nich są powszechnie stosowane przy projektowaniu schematów elektrycznych.

IEC 60617

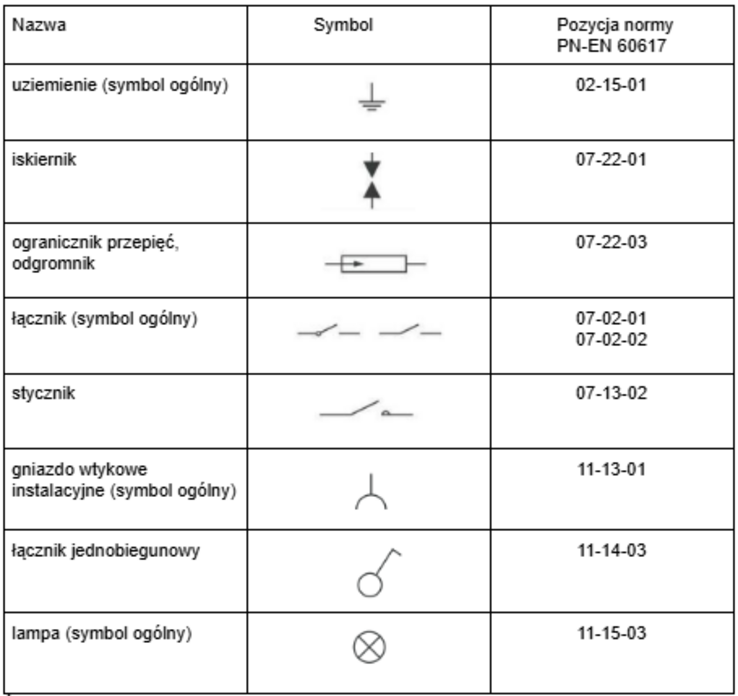

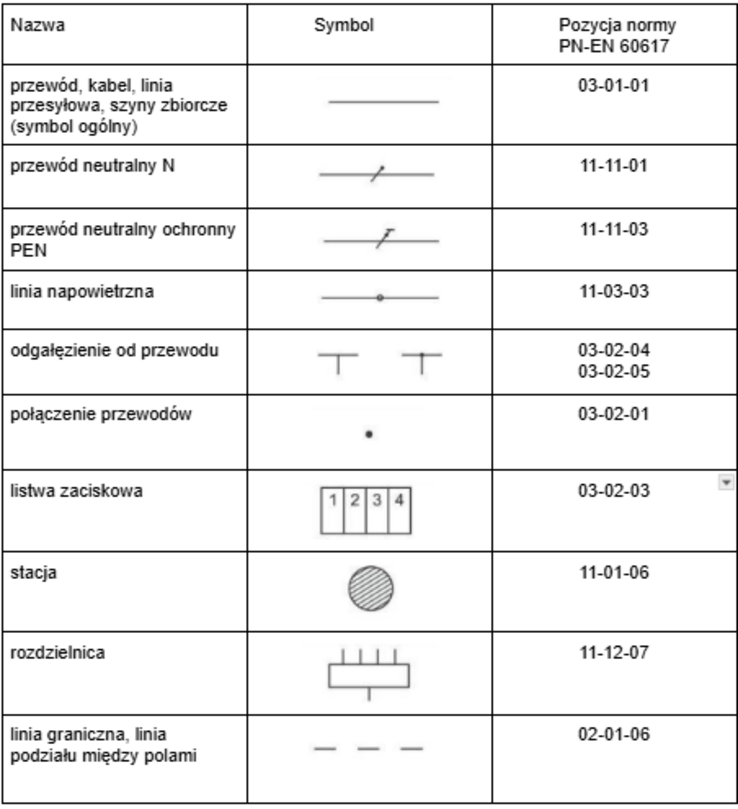

Norma IEC 60617 to jeden z najważniejszych standardów stosowanych w dokumentacji elektrotechnicznej. Definiuj symbole graficzne wykorzystywane do tworzenia projektów. Obejmuje wiele oznaczeń, a te najczęściej spotykane znajdziesz w tabeli.

IEC 61082-1

Norma ta zawiera najważniejsze informacje dotyczące sposobu prezentowania informacji w dokumentacji elektrycznej. Są to wytyczne związane ze schematami, rysunkami i tabelami stosowanymi przez projektantów.

IEC 62023:2012

Norma ta odnosi się do struktury dokumentacji technicznej. Uwzględnia zasady strukturyzowania informacji technicznych w dokumentach głównych i uzupełniających.

IEC/EN 82079-1: 2020-09

Jest to norma określająca informacje dotyczące użytkowania. Część I to ogólne zasady i szczegółowe wymagania dotyczące wymogów projektowania i formułowania instrukcji, które będą pomocne dla użytkowników.

IEC 81346-2

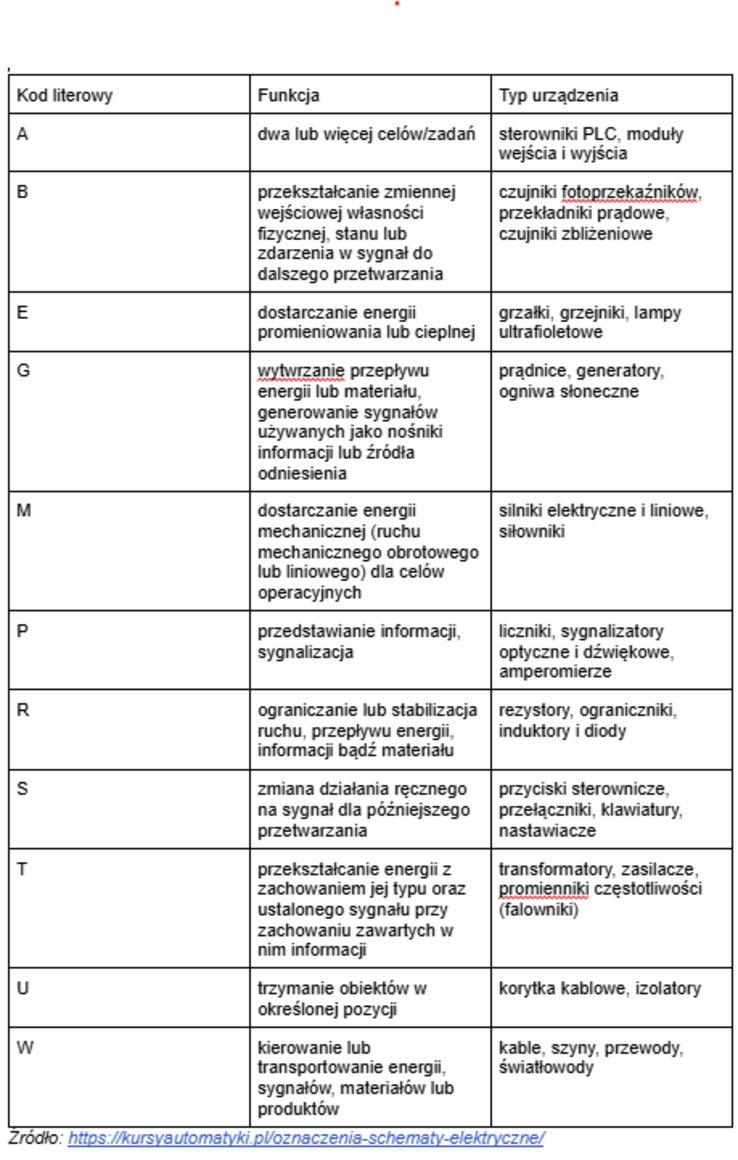

Norma ta określa standardy dokumentacji technicznej pod względem nazewnictwa poszczególnych elementów. Obejmuje m.in. nadawanie przedrostków literowych dla poszczególnych aparatów. Kody literowe określają typ funkcji lub urządzenia. Zgodnie z tą normą przy tworzeniu schematów elektrycznych stosuje się następujące oznaczenia, których przykłady znajdziesz w poniższej tabeli.

Pozostałe normy IEC do schematów elektrycznych

Inne obowiązujące normy elektryczne niezbędne do tworzenia schematów elektrycznych to:

• IEC 81714 – podstawowe zasady organizacji dla symboli graficznych,
• IEC 61175 – oznaczenia sygnałów i połączeń,
• IEC 61666 – identyfikacja zacisków w różnych obszarach technicznych,
• IEC 60457 – oznaczenia kodowe dla kolorów,
• IEC 60073 – zasady kodowania wskaźników i elementów.

Standard IEC 62491 ustala zasady etykietowania kabli i żył izolowanych.

Norma ISO dla projektantów schematów elektrotechnicznych

Projektanci schematów elektrotechnicznych bazują także na normie ISO 14617-1. ISO (International Organization for Standarization) to Międzynarodowa Organizacja Normalizacyjna. Wspomniana norma odnosi się do symboli graficznych stosowany przy tworzeniu schematów. Została opracowana przy współpracy z Międzynarodową Komisją Elektrotechniczną i w pewnym stopniu jest powiązana z IEC 60617. Dotyczy to m.in. symbolu wentylatora (pozycja normy IEC 60617 11-16-02), który odnosi się do symbolu 2302 w przypadku normy ISO 14617.

Normy a certyfikacja projektów elektrycznych

Certyfikacja projektów elektrycznych potwierdza, że są one zgodne z obowiązującymi normami i standardami. Jest to gwarancja ich bezpieczeństwa i najwyższej jakości.

Certyfikacja jest przeprowadzana przez uprawniony do tego podmiot. Sprawdza on zgodność z normami, m.in. IEC oraz obowiązującymi przepisami. Weryfikuje poprawność wykonania projektu z uwzględnieniem m.in. właściwego doboru komponentów czy zabezpieczeń. Przeprowadza również analizę dokumentacji głównie pod względem jej czytelności. Jeśli wszystko jest zgodne z wymogami, projekt elektryczny otrzymuje certyfikat.

Tworzenie schematów elektrycznych a zgodność z normami CAD – jak o to zadbać?

Chcesz mieć pewność, że tworzone schematy będą spełniały wszelkie regulacje dla instalacji elektrycznych? Postaw na nowoczesne narzędzia do ich projektowania. Jednym z nich jest program EPLAN Electric P8. To spójny system do planowania oraz projektowania elektrotechniki. Obsługuje on wiele różnych metod inżynieryjnych. Umożliwia zarówno ręczne tworzenie schematów, jak i automatyczne ich generowanie z wykorzystaniem standardowych elementów i szablonów.

Eplan Electric P8 jest wyposażony w takie funkcjonalności, m.in.:

• technologia makr,
• technologia placeholderów,
• automatyczne łączenie symboli obwodu,
• automatyczne generowanie raportów.

Dla projektantów i inżynierów duże znaczenie ma to, że program ten obsługuje międzynarodowe standardy, takie jak m.in. IEC. Dzięki niemu tworzone schematy są zgodne z wymogami, jakie stawiają przepisy dokumentacji elektrycznej. Kompleksowa funkcja Unicode umożliwia generowanie schematów i połączeń w różnych językach z wykorzystaniem niestandardowych baz tłumaczeń. Dzięki temu schematy są czytelne i zrozumiałe dla specjalistów z branży elektrotechnicznej na całym świecie. Zadbaj o poprawność dokumentacji i jej zgodność z obowiązującymi normami i standardami. Wybierz niezawodne rozwiązania z oferty EPLAN!
