Praktyczne wskazówki dotyczące tworzenia schematów jednokreskowych

Jednokreskowe schematy przedstawiają w graficzny sposób instalację elektryczną. Są one proste i nieskomplikowane, co ułatwia ich analizę. Ich tworzenie wymaga jednak odpowiedniej wiedzy i znajomości symboli elektrycznych. Sprawdź, jak narysować schemat jednokreskowy oraz jakich błędów unikać.

Schematy jednokreskowe – charakterystyka

Schematy jednokreskowe są nazywane również jednoliniowymi lub ideowymi. Ich główną funkcją jest zobrazowanie instalacji elektrycznej w możliwie najbardziej uproszczony sposób. Pozwalają zapoznać się z ogólnym zarysem całego systemu bez konieczności analizowania szczegółów.

 Główną cechą charakterystyczną schematów jednokreskowych jest czytelność dokumentacji elektrycznej. Tworząc je, projektanci stosują jedną linię symbolizującą cały obwód lub grupę przewodów. Skupiają się na przedstawieniu w logiczny sposób powiązań między poszczególnymi komponentami układu. Nie zawierają jednak szczegółów związanych np. ze sposobem połączenia konkretnych elementów.  Schematy jednokreskowe, dzięki zastosowanym uproszczeniom, są bardziej czytelne i przejrzyste. Jest to możliwe dzięki stosowaniu mniejszej liczby symboli i linii niż w przypadku projektów wielokreskowych. Ułatwia to interpretację zawartych na nich informacji nawet przez osoby bez zaawansowanej wiedzy z zakresu elektrotechniki.


Tworzenie prostych schematów jednokreskowych obejmuje m.in.:

• generatory, przyłącza i inne źródła zasilania,
• rozdzielnice,
• wyłączniki nadprądowe i różnicowoprądowe oraz inne elementy zabezpieczające,
• główne obwody zasilające grupy odbiorników.

Ten rodzaj dokumentacji stosuje się przede wszystkim na wczesnych etapach projektowania instalacji. Schematy jednokreskowe są niezwykle pomocne również przy pracach serwisowych czy modernizacyjnych. Pozwalają bowiem określić ogólny układ całej instalacji, co jest przydatne np. w trakcie poszukiwania źródła awarii.

Tworzenie planów zasilania w formie schematów jednokreskowych – praktyczne porady dla instalatorów i projektantów instalacji

Sprawdź najważniejsze porady dotyczące zasad prawidłowego projektowania schematów jednokreskowych. Pomoże ci to ułatwić wykonywanie codziennych zadań.

Przestrzegaj obowiązujących norm i standardów

Przy projektowaniu schematów elektrycznych jednokreskowych należy uwzględnić obowiązujące normy oraz standardy. Zapewni to spójność, a także bezpieczeństwo. Przestrzeganie wytycznych ułatwia międzynarodową współpracę, a także umożliwia zachowanie najwyższych standardów jakości.

Normy, które należy uwzględnić, to przede wszystkim:

• IEC 60617 – odnosi się do symboli graficznych używanych przy tworzeniu schematów i określa, jak powinien wyglądać każdy z nich. Ułatwia to poprawną interpretację projektów,
• IEC 61082-1 – zawiera wytyczne dotyczące sposobu prezentowania informacji w dokumentacji elektrycznej. Określa zasady tworzenia schematów, rysunków oraz tabel,
• IEC 81346-2 – określa najważniejsze zasady nazewnictwa poszczególnych komponentów instalacji,
• IEC 81714 – zawiera podstawowe regulacje dotyczące zasad organizacji dla symboli graficznych,
• IEC 61175 – odnosi się do znaczenia poszczególnych oznaczeń sygnałów i połączeń.

Przestrzeganie obowiązujących norm międzynarodowych daje pewność, że schemat będzie czytelny i zrozumiały dla elektryków i inżynierów nie tylko w kraju, ale również poza jego granicami. Ułatwia to komunikację oraz zapewnia spójność dokumentacji technicznej.

Stosuj właściwe symbole na schematach jednokreskowych

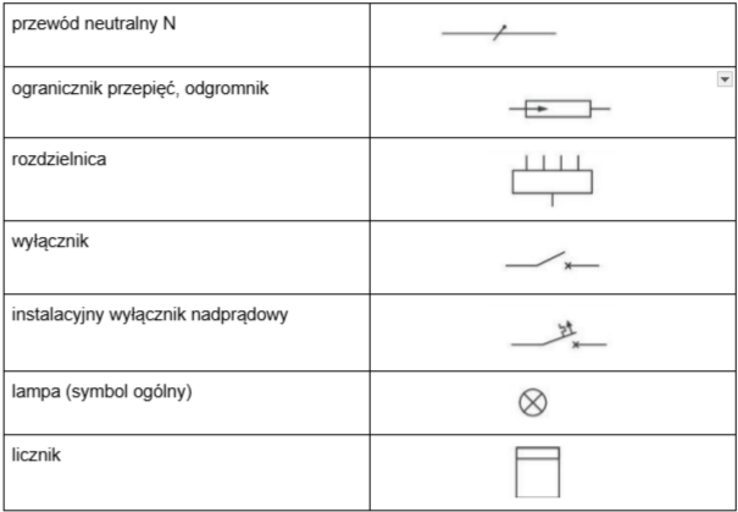

Zanim zaczniesz tworzyć schemat jednokreskowy, musisz wiedzieć, jak poprawie oznaczać symbole reprezentujące różne elementy instalacji. Jest to konieczne, aby uniknąć błędów i nieporozumień np. na linii projektant-instalator. Przykłady oznaczeń znajdziesz w poniższej tabeli.

Korzystaj z narzędzi ułatwiających projektowanie schematów

Narzędzia, takie jak EPLAN Electric P8 umożliwiają wygodne projektowanie schematów jednokreskowych i nie tylko. Obsługuje ono różne metody inżynieryjne. Pozwala na ręczne tworzenie projektów, a także generowanie ich automatycznie z wykorzystaniem dostępnych funkcji standardowych oraz gotowych szablonów.

Twórz przykłady schematów jednokreskowych, które można w wygodny i szybki sposób modyfikować zgodnie z konkretnymi potrzebami. Dzięki rozbudowanym funkcjom, takim jak technologia placeholderów czy autoconnectingu, praca nad projektem jest o wiele bardziej komfortowa. Dzięki nowoczesnemu oprogramowaniu ograniczasz także ryzyko popełnienia błędu, który mógłby negatywnie wpłynąć na funkcjonowanie całej instalacji.

Pamiętaj o aktualizowaniu schematów jednokreskowych

Schematy jednokreskowe należy poddawać aktualizacji po każdej modyfikacji instalacji. Jest to konieczne, aby zawsze zawierały aktualne informacje niezbędne np. przy jej modernizacji czy konserwacji. Zwiększa to poziom bezpieczeństwa korzystania z instalacji oraz minimalizuje ryzyko błędów podczas prac. W zarządzaniu wersjami schematów pomaga program EPLAN Electric P8.

Jakich błędów nie popełniać przy schematach jednokreskowych?

Jednym z podstawowych błędów popełnianych podczas projektowania schematów jednokreskowych jest brak starannego zaplanowania ich struktury oraz układu. Przed rozpoczęciem pracy należy przemyśleć, jak powinien on wyglądać. Pozwoli to zachować czytelność i maksymalną przejrzystość schematu. Logiczny układ poszczególnych komponentów jest niezbędny, aby spełniał on swoją główną funkcję obrazowania instalacji w intuicyjny sposób.

Schematy jednokreskowe mają uprościć sposób przedstawiania instalacji elektrycznej, ale nie mogą być zbyt ogólnikowe. Jeśli będą zawierały za mało informacji, ich prawidłowe odczytanie może być niemożliwe. Niekorzystne jest także umieszczanie na nich zbyt dużej liczby danych. To z kolei prowadzi do chaosu, ponieważ taki schemat staje się nieczytelny.

Najczęstsze błędy na schematach jednokreskowych to również stosowanie symboliki niezgodnej z obowiązującymi normami. Przez takie działania schemat robi się nieczytelny dla innych projektantów, automatyków, inżynierów itd. Należy unikać również stosowania niespójnej symboliki, bo to wprowadza zamieszanie w projekcie i może skutkować błędami interpretacyjnymi. Podczas tworzenia schematu upewnij się, że ten sam typ komponentu jest zawsze oznaczony takim samym symbolem. Aby mieć pewność, że projekt jest czytelny i zgodny z normami międzynarodowymi, twórz go w sprawdzonym programie EPLAN Electric P8.

Projektowanie schematów jednokreskowych wymaga przestrzegania określonych zasad, dzięki czemu są one przejrzyste i czytelne. Przede wszystkim należy pamiętać o uwzględnianiu międzynarodowych norm określających m.in. reguły stosowania symboli i oznaczeń. Zapewnia to spójność projektu oraz możliwość jego poprawnej interpretacji przez wszystkich specjalistów z branży elektrotechnicznej. Należy pamiętać także o zachowaniu prawidłowego układu poszczególnych komponentów. Muszą być one ułożone w logiczny i hierarchiczny sposób. Chcesz, aby projektowanie schematów jednokreskowych było efektywniejsze i zgodne z wytycznymi? Korzystaj z praktycznego oprogramowania EPLAN Electric P8.
