Platforma EPLAN: Nowe funkcje zapewniające lepszą ergonomię i szybsze projektowanie

Rzut oka na nową wersję 2.8

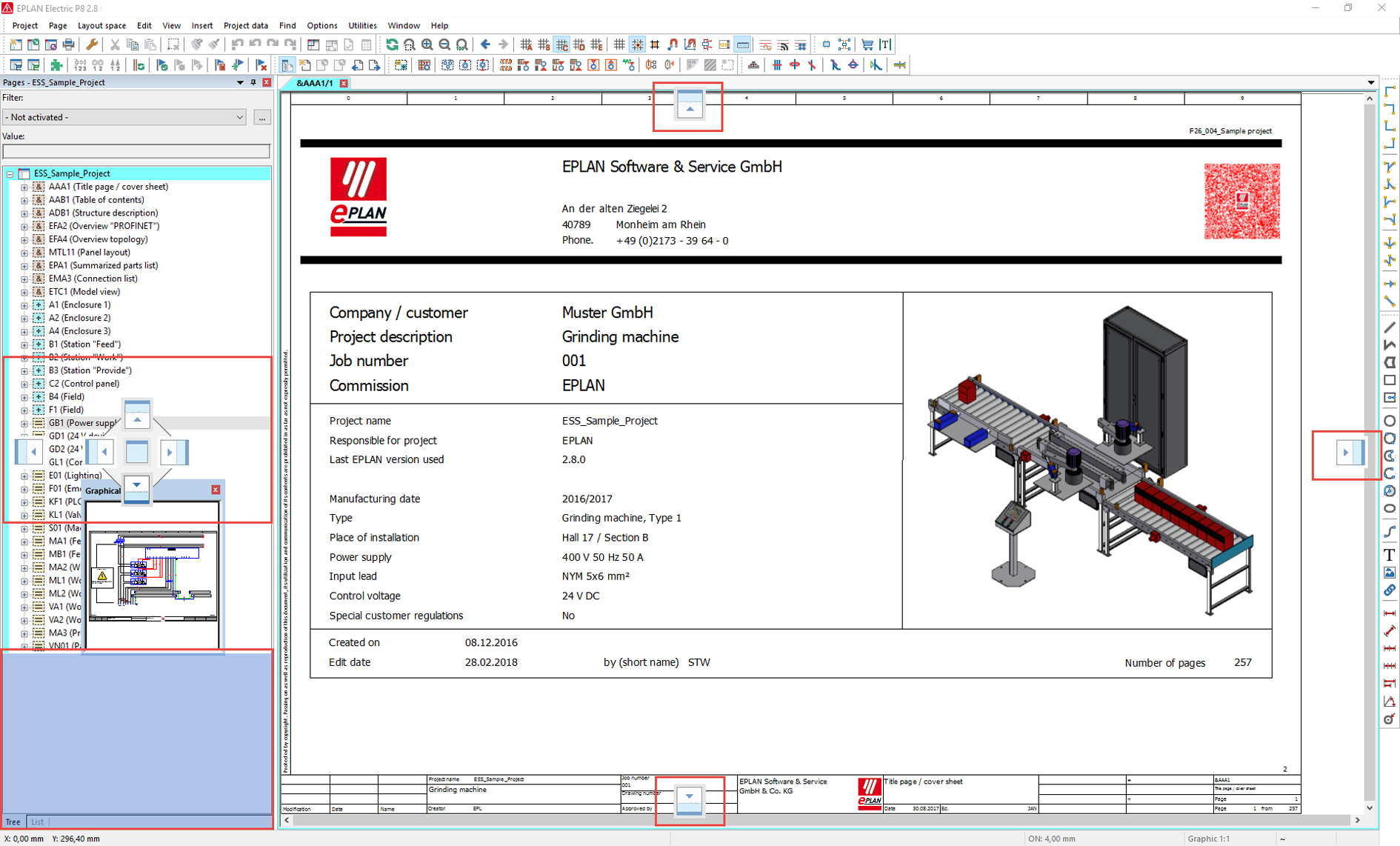

W trakcie Hannover Messe 2018, dostawca rozwiązań inżynieryjnych EPLAN umożliwi odwiedzającym targi jako pierwszym zapoznać z najnowszą wersją 2.8 Platformy EPLAN, której premiera ma odbyć się jesienią tego roku. Najnowsza wersja została wyposażona w nowe, ergonomiczne funkcje, które mają przyczynić się do dalszego przyspieszania procesu inżynieryjnego oraz poprawić automatyzację i standaryzację dzięki rozszerzeniu technologii makr. Kluczowym elementem jest nowy graficzny interfejs użytkownika (GUI), który zachwyca efektami typu fly out. Dostarczają one więcej miejsca do pracy nad schematami, podglądami i raportami, które ostatecznie są przedmiotem projektu. Interfejs użytkownika Platformy EPLAN 2.8 jest łatwy w obsłudze, oferuje wszechstronne możliwości jego kształtowania i niestandardowe widoki danych projektu. Co więcej, całe okna nawigatorów lub okna dialogowe danych mogą być teraz ukryte jako "fly out" na brzegu głównego okna. To oznacza, że jest mnóstwo przestrzeni dostępnej dla projektantów, co sprawia, że praca nad projektem jest znacznie łatwiejsza oraz jaśniejsza. „Fly out” można szybko otwierać i zamykać – w razie potrzeby – jako zakładki nad otwartymi stronami projektu. Trudne przesuwanie lub tymczasowe powiększanie okien jest przestarzałe. Ale to nie wszystko: pole szybkiego wprowadzania danych zostało rozszerzone. Dodatkowe ważne informacje z paska stanu są wyświetlane pod przyciskami na paskach narzędzi, dzięki czemu użytkownicy są na bieżąco o wszystkim informowani.

Jasność w centrum uwagi

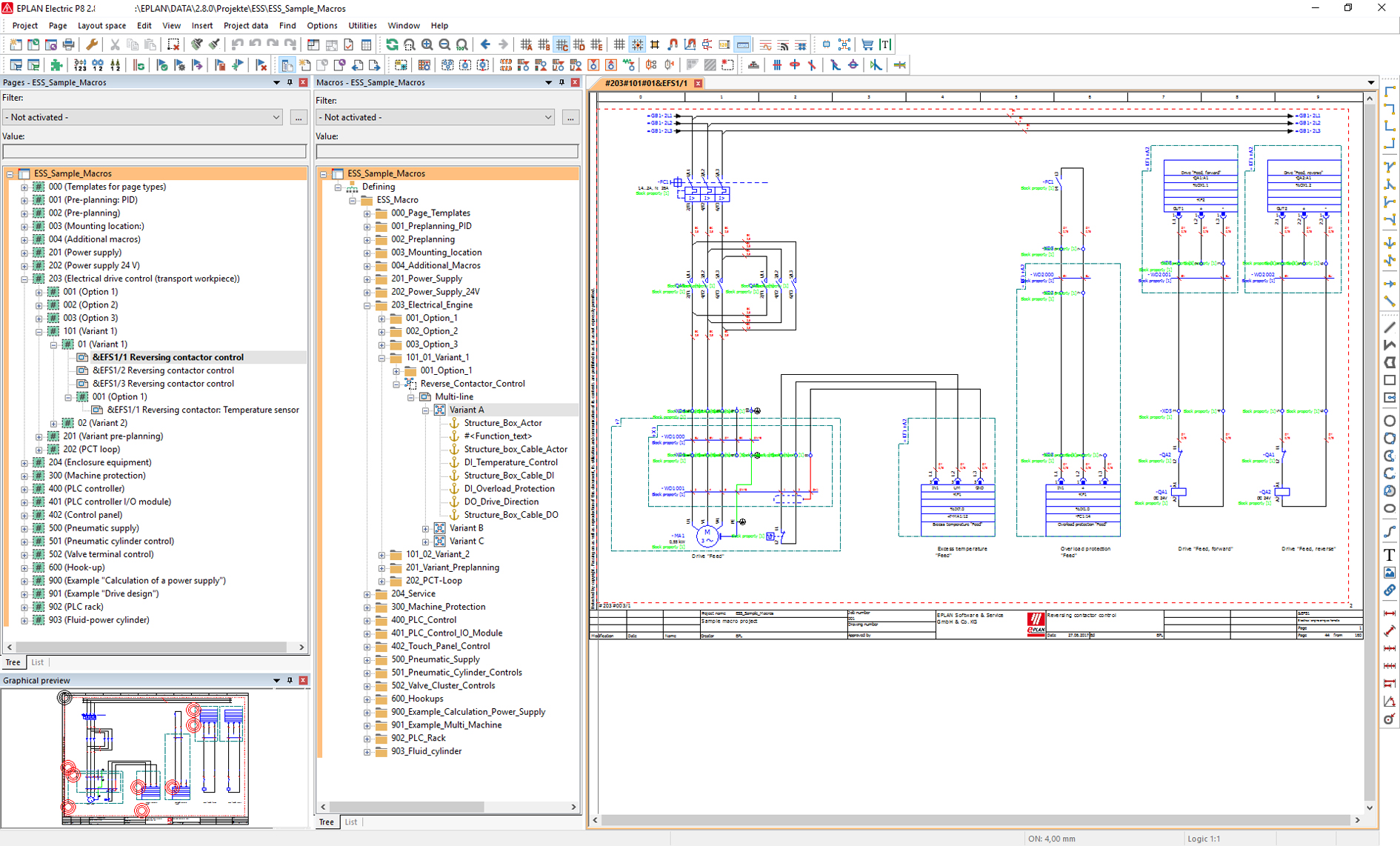

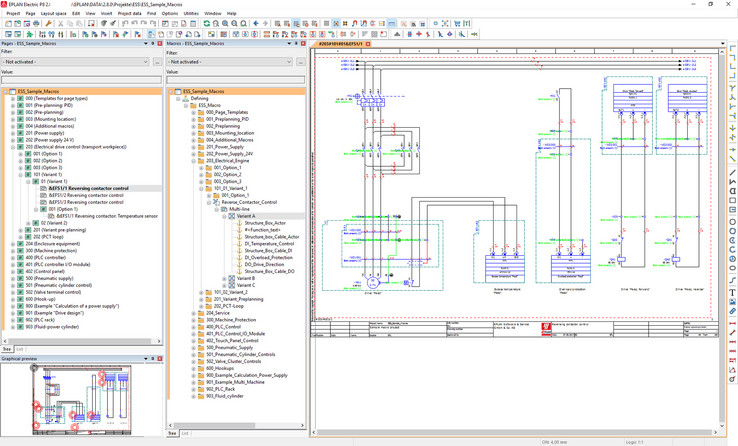

Użytkownicy mogą oznaczać projekty otwarte równolegle z różnymi kolorami tła, co ułatwia rozróżnianie projektów. Ponadto można wyświetlić dodatkowe nawigatory, na przykład drugi nawigator stron, dając użytkownikom przegląd różnych sekcji projektu w tym samym czasie. Użytkownicy mogą również używać dodatkowych nawigatorów do jednoczesnego wyświetlania kilku różnych filtrowanych widoków poszczególnych typów danych w ramach projektu, takich jak strony lub urządzenia. Rozwinięte ścieżki skrótów również sprawiają, że projekt jest bardziej zrozumiały. Dane projektu mogą być wyświetlane automatycznie w różnych katalogach - przy minimalnym wysiłku. Technologia makr Jeśli chodzi o makra, użytkownicy mogą spodziewać się wielu potężnych rozszerzeń. Przede wszystkim wyświetlanie użytych makr jest teraz dostępne w projektach schematu. Pozwala to projektantom szybko i łatwo zidentyfikować makra okien i symboli w projekcie. Dodatkowo rozszerzone ustawienia umożliwiają łatwą aktualizację makr. Integracja obiektów znacznika, teraz już możliwa w Nawigatorze Makr i zapewnia ona szybką identyfikację i edycję zestawów danych. Dzięki temu zmiany w krótkim czasie, na przykład, w celu wymiany danych silnika, można szybko zaktualizować za pomocą jednego kliknięcia myszką.

EPLAN Electric P8

Jest także wiele do odkrycia w poszczególnych elementach Platformy EPLAN. Na przykład EPLAN Electric P8 ma rozszerzone właściwości danych magistrali PLC, które można teraz zobaczyć zarówno w oknie dialogowym elementów jedno jak i wieloliniowych. Ulepszona prezentacja informacji o projekcie zwiększa wartość dokumentacji EPLAN dla wszystkich etapów prac związanych z inżynierią - na przykład dla wymiany danych z oprogramowaniem PLC. EPLAN Preplanning oferuje również interesujące aktualizacje, w tym uproszczoną prezentację punktów PCT dla urządzeń, ulepszoną numerację oznaczeń struktury oraz więcej opcji konfigurowania definicji segmentów. Wszystkie te funkcje są ważnymi funkcjami, które pomagają uprościć tworzenie dokumentacji wysokiej jakości dla użytkowników w zakresie podstawowej inżynierii automatyzacji procesów i technologii sterowania. W EPLAN Fluid użytkownicy mogą spodziewać się lepszych przeglądów: komponenty istotne dla kontroli mogą być łatwiej identyfikowane dzięki specjalnym stronom przeglądowym, co upraszcza łączone korzystanie z aspektów elektrotechnicznych i inżynierii płynów.

Łatwiejsza wymiana modeli szaf sterowniczych

Jeśli chodzi o konstrukcję obudowy szafy sterowniczej, wymiana panelu ze względu na zwiększone wymagania przestrzenne jest bardzo prosta – a mianowicie w istniejącym układzie montażu 3D. Wystarczy wymienić części i kontynuować konfigurację obudowy. Dodatkowo dotyczy to paneli bocznych, podstawy, szyn zbiorczych, cokołu innych. Ta prostota dotyczy również paneli z wariantami makro 3D: elementy mogą być wymieniane w Nawigatorze złożenia bez usuwania istniejącego oryginalnego elementu i umieszczenia nowego w jego miejsce w obszarze zabudowy. Praktyczne korzyści: użytkownicy mogą bezpośrednio zapisywać różne formy konstrukcyjne dla różnych wersji makra 3D i w razie potrzeby, zamieniać swoją pozycję w obudowie za pomocą wymiany komponentów. Żadne późniejsze złożone modyfikacje położenia komponentów w szafie sterowniczej nie są już wymagane. ©EPLAN Software & Service, marzec 2018
