Jak poprawnie interpretować symbole w schematach elektrycznych?
Czytanie schematów elektrycznych wymaga umiejętności poprawnej interpretacji zawartych na nich symboli. Bez niej ich prawidłowe odczytanie nie jest możliwe, co może prowadzić do poważnych błędów. Poznaj najważniejsze oznaczenia w dokumentacji elektrycznej. Sprawdź, co oznaczają poszczególne symbole, jakie można znaleźć na schematach instalacji.
Jak odczytać schemat elektryczny – najważniejsze zasady
Aby poprawnie odczytać schemat elektryczny, należy wiedzieć, jakie są podstawowe zasady projektowania instalacji. Przede wszystkim musisz uwzględnić, że wszelkie połączenia są wyrażane za pomocą linii prostych, które łączą poszczególne elementy układu. Linie najlepiej prowadzić pionowo lub poziomo, a ich krzyżowanie powinno odbywać się pod kątem prostym. Bardzo ważny jest także wygląd takiego połączenia:
- jeśli w tym miejscu znajduje się kropka, oznacza to węzeł, czyli połączenie elektryczne dwóch krzyżujących się linii;
- brak kropki oznacza brak połączenia.
Dopuszcza się prowadzenie linii nieco inaczej niż pionowo czy poziomo. Jeśli jest to wskazane ze względu na czytelność i przejrzystość projektu, można je poprowadzić również na ukos.
Właściwie opracowany schemat elektryczny musi być podporządkowany zasadom logicznym, aby możliwa była jego właściwa interpretacja. Jedną z nich jest także umieszczanie obwodów wejściowych po lewej, a wyjściowych po prawej stronie. Ułatwia to czytanie projektu i zapewnia mu spójność.
Symbole elektryczne z opisem – praktyczne zestawienie oznaczeń
Aby odczytać schemat, trzeba wiedzieć, co oznaczają poszczególne symbole instalacji elektrycznych. Oznakowania powinny być zgodne z normą IEC 60617. W poniższych tabelach znajdziesz podstawowe symbole elektryczne.

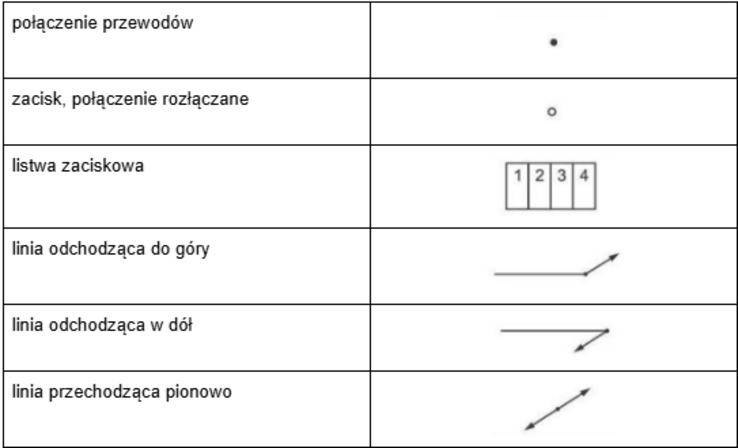

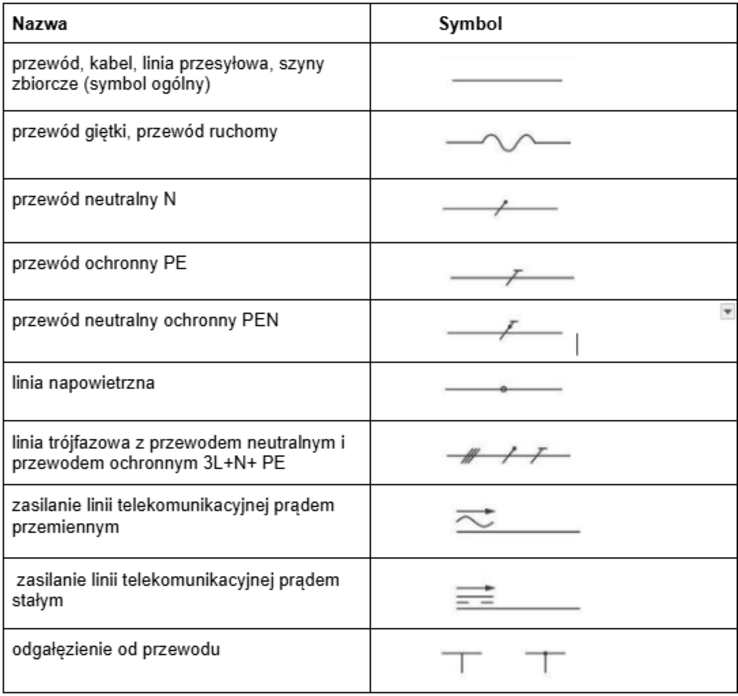

Czytanie schematów elektrycznych – przewody, połączenia, linie

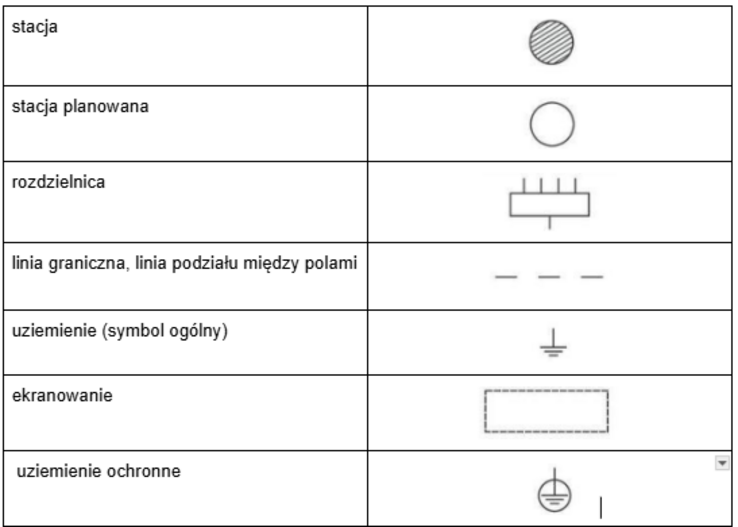

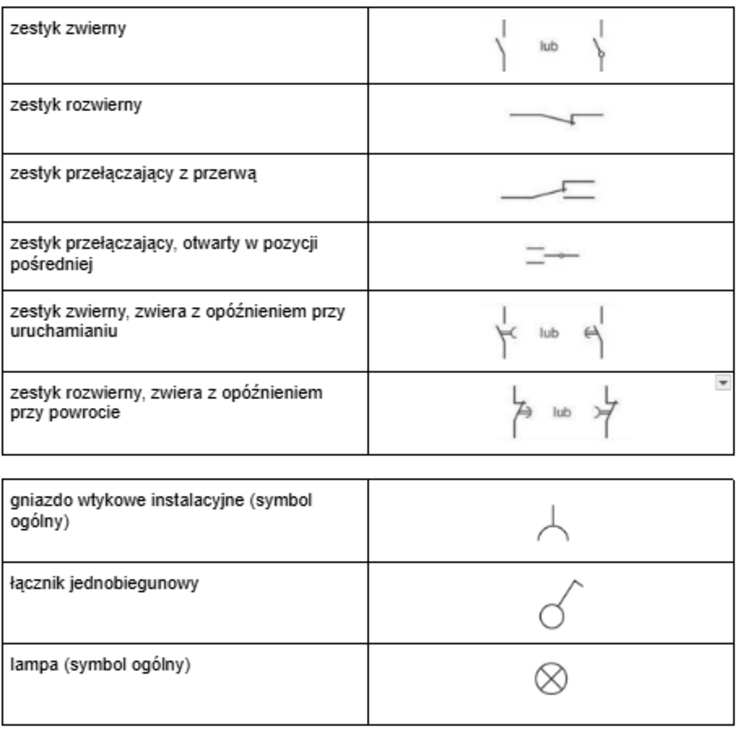

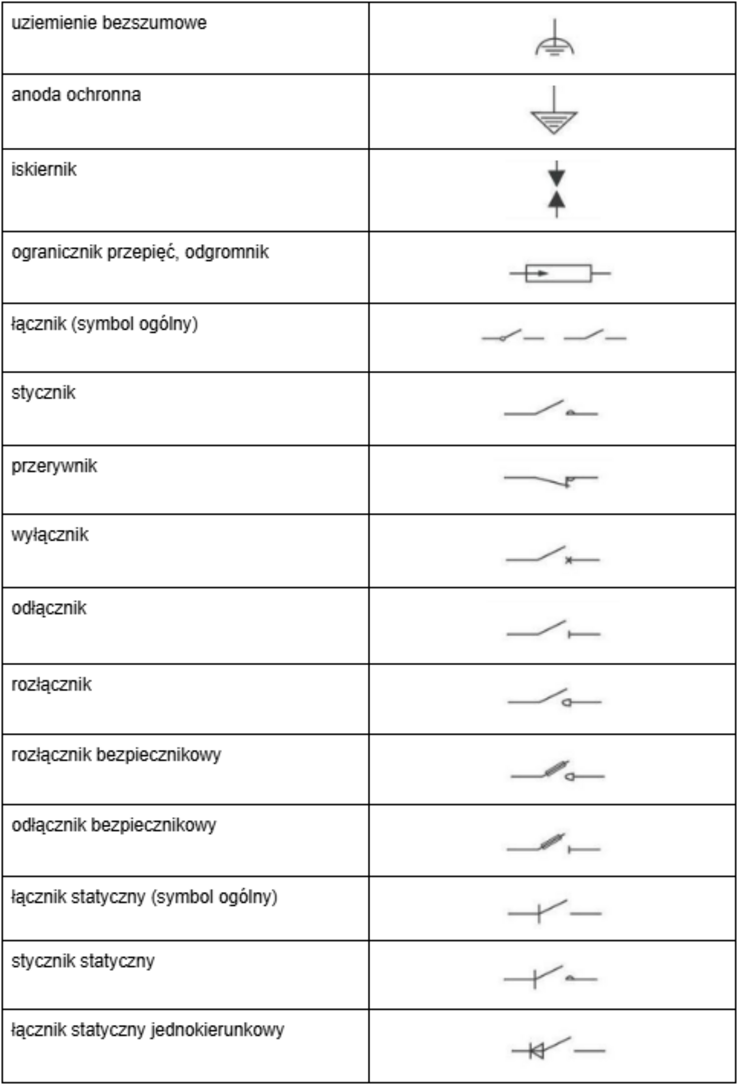

Interpretacja rysunków elektrycznych – wybrane symbole oznaczające aparaturę, łączniki i urządzenia stacyjne
Źródło: https://zs9elektronik.pl/enauka/klasa_2BS/02_t_30.03-03.04.2020/2BS_31.03.2020_MiUE_Szulc.pdf
Symbole na schematach elektrycznych pełnią bardzo ważną funkcję, gdyż pomagają w ich prawidłowej interpretacji – bez tego właściwe odczytanie projektu nie jest możliwe. Poszczególne oznaczenia umożliwiają szybkie rozpoznanie poszczególnych elementów układu oraz odczytanie ich funkcji, co przekłada się na wyższy poziom bezpieczeństwa instalacji. Aby mieć pewność, że schemat jest tworzony z wykorzystaniem oznaczeń zgodnych z obowiązującymi normami i standardami, wybierz sprawdzone narzędzie do ich projektowania – EPLAN Electric P8.
